H-ML Termination Sleeves
Product #: SS-H-ML-13
Shield terminator, environment resistant solder style, in accordance with MIL-SPEC MIL-S-83519/2A.

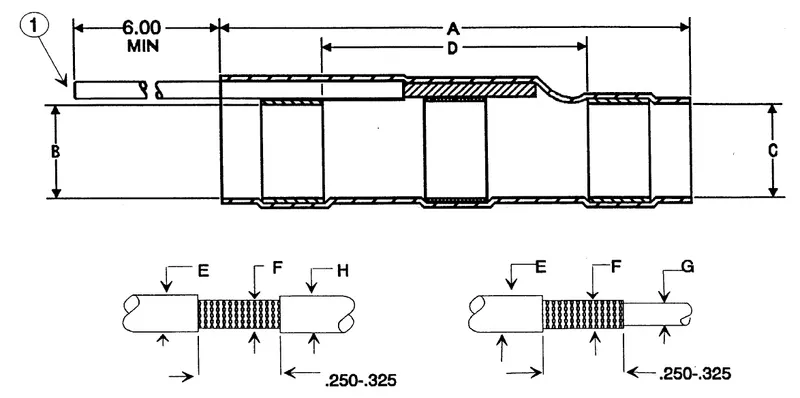

Constructional Details
| MIL Parts # | M83519/2-13 |
| Marking Code | 0213S (Class II) |
| S0213S (Class I) | |
| Min. A | 0.650 in |
| A Tolerance | ±0.07 in |
| Min. B | 0.170 in |
| Min. C | 0.200 in |
| Min. D | 0.325 in |
| Max. E | 0.200 in |
| Min. F | 0.085 in |
| Min. G | 0.050 in |
| Max. H | 0.170 in |
Notes
| Note | These dimensions are for both Class I and Class II. |
| Pre-installed wire lead per: MIL-W-22759/32-24-9-0. | |
| Class II Marking Code omits "SO" prefix. |
