100 Ohm 24 AWG Extruded Jacket Twinaxial Cable
Product #: W-2033-1882
Specifications
| Temperature | -55 to 200 ºC |
| Impedance | 100 ohms |
| Impedance Tolerance | +5 ohms |
| -10 ohms | |
| Nom. Velocity of Propagation | 69 % |
| Nom. Attenuation @ 200 MHz per 100 ft. | 16.6 dB |
| Capacitance | 15.7 pF/ft |
| Flammability | Shall Pass FAA FAR 25.853/869 |
| Jacket Color | Black |
| Red | |
| Maximum Time Delay | 1.24 nsec/ft |
| Attenuation @ 100 MHz per 100 ft. | 11.7 dB |
| Attenuation @ 400 MHz per 100 ft. | 23.5 dB |
| Root Mean Square (RMS) Dielectric Strength | 1200 V |
| Nom. Weight per 1000 ft. | 16.5 lb |

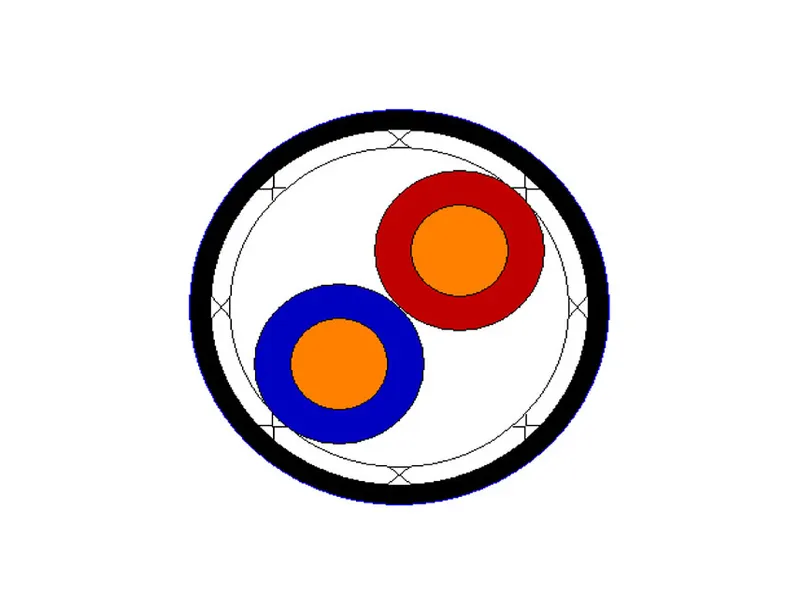

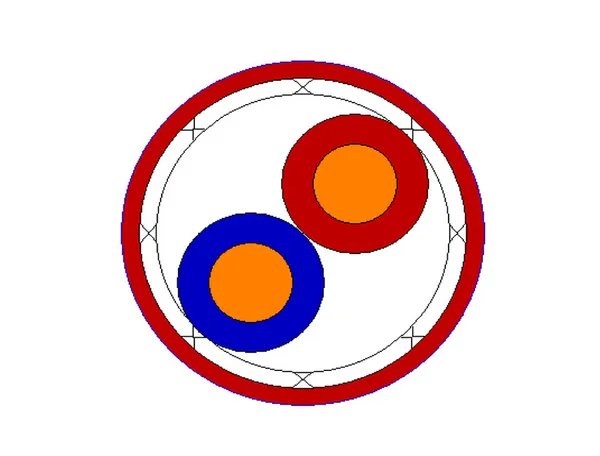

Construction Details
| Conductor | 24 AWG 19/36 Silver Plated Copper |
| Nom. Conductor Diameter | 0.024 in |
| Insulation | Extruded PTFE Colors - Red and Blue |
| Nom. Insulation Diameter | 0.062 in |
| Cable Type | Planetary Twist Per M17 for Balanced Line |
| Nom. Cable Diameter | 0.122 in |
| Outer Shield | 36 AWG Silver Plated Copper Braid Having 85% Minimum Optimum Coverage |
| Nom. Outer Shield Diameter | 0.140 in |
| Outer Jacket Material | Extruded Tempa-Lene 01 - 0.012 Inch Wall |
| Nom. Outer Jacket Diameter | 0.163 in |
Packaging
| Packaging | To be supplied on bulk reels random factory lengths |
